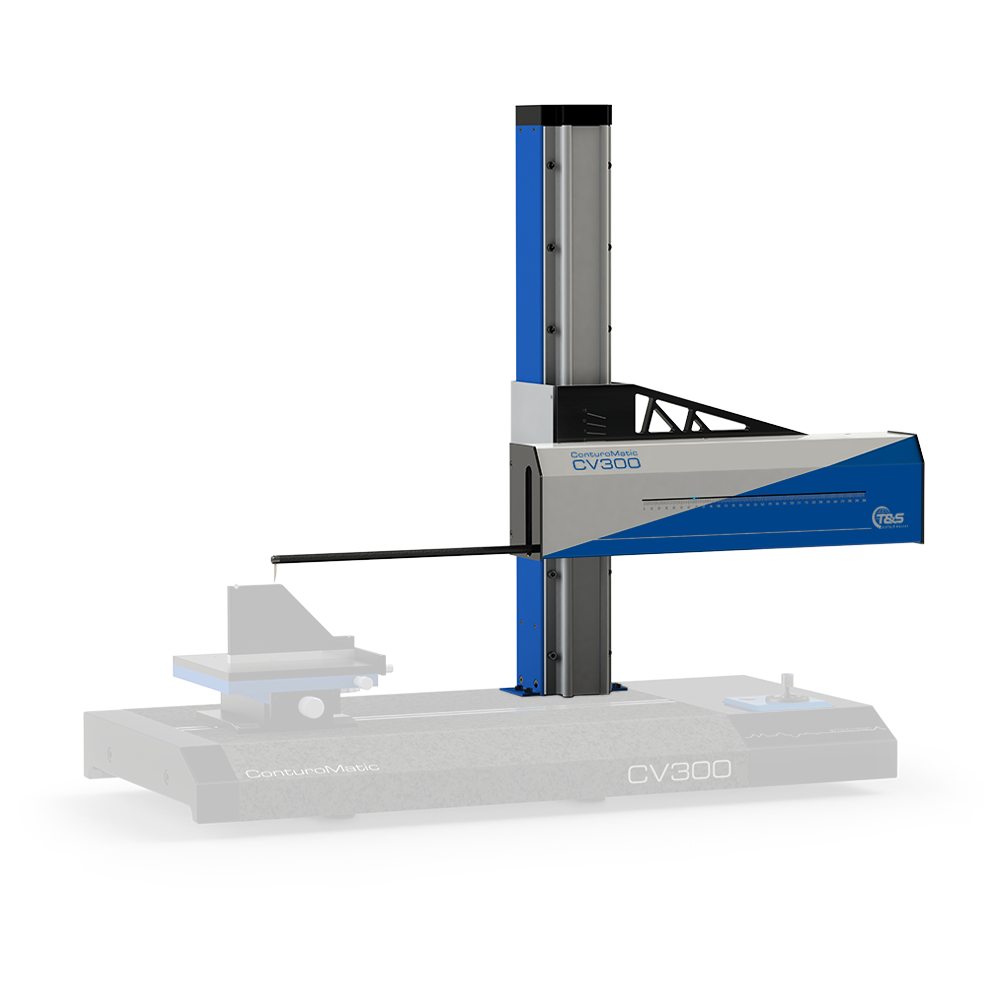

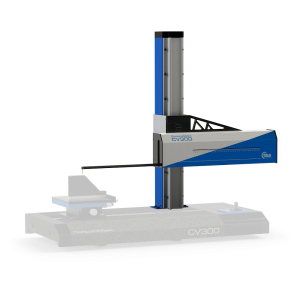

ConturoMatic CV300
ConturoMatic CV300
Burada da: Önemli olan temele yoğunlaşma.
CV300 cihazımız 100×300 ölçülerinden dolayı büyük ve ağır parçalarını da güvenli bir şekilde ölçer. ConturoMatic CV-Sistemleri akıllı fonksiyonları ve önemli otomasyonu ile klasik kontur tarama cihazlarını ikna eder. Onlar güçlü ve güvenilir kontur ölçme sistemi için gerekli olanı sunar.
Hala eskimiş teknolojiye sahip kontur ölçüm cihazı mı kullanıyorsunuz?
Cihazınızın üreticisinden bağımsız olarak size sonradan uygulanabilir donanım sistemi olarak „ConturoMatic CV300 retrofit“ isimli ürünümüzü sunuyoruz. X-Y ekseni ayarı değiştirilebilir tezgah, taş plaka, mengene gibi tüm mevcut ve amaca uygun olarak kullanılabilir bileşenler yine kullanılabilmektedir. CV300 adaptasyonu için gerekli bileşenleri teslim ediyoruz. Böylelikle güncel, teknolojik ve fiyatı uygun modern bir cihaza sahip olabilirsiniz.
Teknik Özellikler
Standart PC-ara yüzleri üzerinden harici kumanda
Ölçüm değer aralığı CV300: 100 x 300 mm
Z-sütunu konumlandırıcı değer aralığı: 400 mm
(opsiyon olarak 600 mm)
Yazılım tarafından kumanda edilen temas kolu kaldırma fonksiyonu
Teach-In programlama fonksiyonu yardımıyla otomatik ölçüm
Aşırı büyük ve ağır test numunelerinin ölçümü mümkündür
Tüm eksenlerin hareketleri otomatize edilebilir
Basit temas kolu değiştirme özelliği
Teslimat kapsamında yer alan dinamik X/Z-kalibrasyonu için
kalibrasyon mastarı
Seyyar olarak dikey X-ekseni büyük malzemelerde kullanılır
(büyük yatak halkası)
Yazılım temeli ConturoMatic: W10/64Bit isteğe bağlı W7/W64Bit
Çeşitli üreticilerin eski sistemleri için güçlendirme sistemi
Halihazırdaki sistemin levhası, XY kademesi ve iş parçası tutucuları halen kullanılabilir. Bir adaptör plakası ve gerekli tüm bileşenleri tedarik ediyoruz. Teslim edilen üniteler bir kez monte edildikten sonra, güncel teknoloji ile bir kontur ölçüm sistemi tekrar kullanılabilir.
Besleme ünitesi CV300
Harici kontrol ünitesi
Değerlendirme bilgisayarı W7 / 64Bit, yazıcı, 19 “TFT Monitör
Z eksenli kontrol
ControMatic değerlendirme yazılımı
Standart prob kolu 260/33 (25μm seramik)
Kalibrasyon mastarı – endüstriyel joystick
Kullanım Kılavuzu
Eski CV250 sütununu ve mevcut Mahr levhasına monte etmek için adaptör plakası
