FlexiVision 100 için kontrol ucu bağlama başlığı
FLEXISCOPE 3 Kamera Başlığı

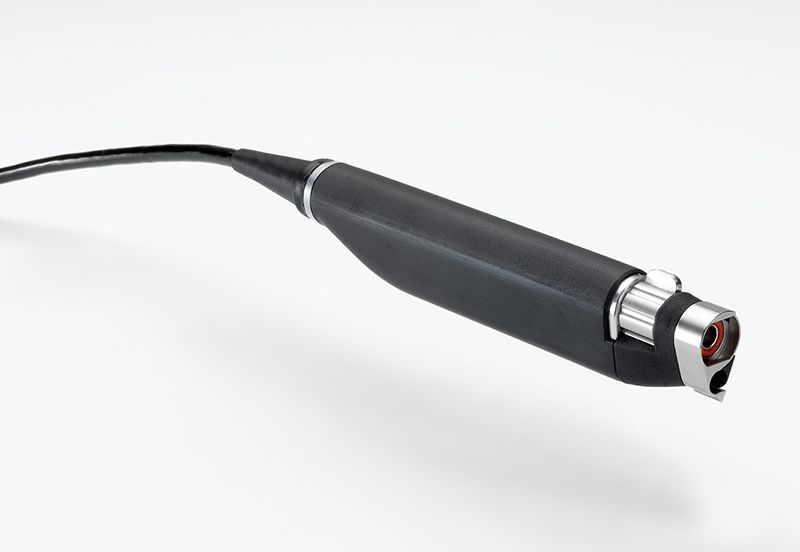

FlexiScope 3 kamera başlığı, FlexiVision 100 için çok yönlü bir bağlantı aygıtıdır. Kamera başlığı, kapsamlı kontrol uçları, hızlı değişim, ergonomik yapı ve basit kullanım ile karakterizedir.
FlexiScope 3 kamera başlığı modüler bir denetim sisteminin bir parçasıdır. Çalışmaya hazır bir sistemin temel ekipmanı için aşağıdaki bileşenlere ihtiyacınız vardır: FlexiScope 3 uyumlu bir problu kamera başlığı, FLEXIVISION® 100 kontrol cihazı ve bir monitör.
FlexiScope konsepti
Sadece çalışın – ve yorulmadan özgürce çalışın
155 mm uzunluğunda ve 125 g ağırlığa sahip olan FlexiScope 3 kamera el parçası, diğer endoskop kameralarıyla karşılaştırıldığında hafif ve kullanımı kolaydır. Kullanıcı için, bu faktörler çok küçük deliklerin incelenmesinde özellikle rol oynar. Bunlar hassas manevralar gerektirir. Ağırlık, boyut ve ergonomik tasarım, örneğin% 100 incelemeler gibi daha uzun sürelerdeki denetimler için de önemlidir. Işık el aleti ile çalışma, yorulmadan saatlerce yapılabilir. Kamera el parçası, sadece bir fiş ile FlexiVision 100 kamera taban ünitesine bağlanır. LED el cihazına entegre olduğundan, ayrı bir ışık kaynağı veya ek ışık kılavuzu gerekmez. Bu yolla, ışık kılavuzlarının ağırlığı ve kısıtlamaları ortadan kalkar. Bu, kullanıcıya daha fazla mobilite sağlar.

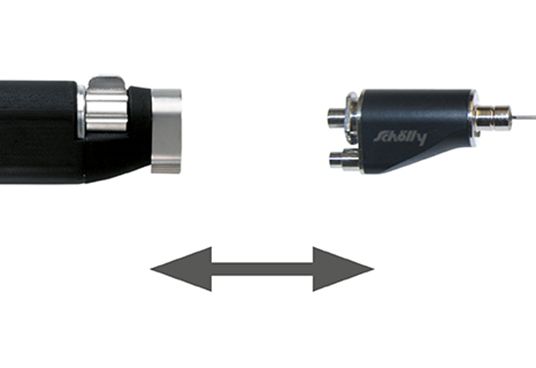

Tak ve Çalıştır
Sık sık değişen denetim görevleri için hızlı dönüştürme

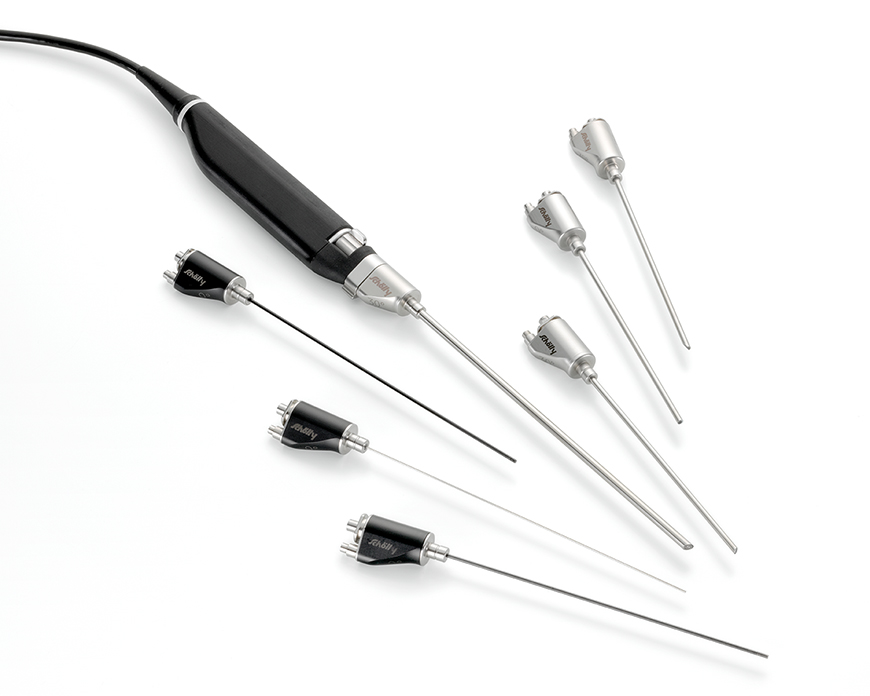

FlexiScope 3 kamera el parçası saniyeler içinde yeni muayene görevlerine uyarlanabilir. FlexiLock hızlı bağlantı ile prob kamera el cihazına bağlanır. SCHÖLLY 0.7 mm çalışma çapında başlayan kapsamlı bir prob programı sunmaktadır. Bu programdan istediğiniz zaman daha uygun probları istediğiniz zaman satın alabilirsiniz. Hızlı prob değişimi, örneğin; sık sık değişen denetim görevleri için. Tüm FlexiScope 2 ve 3 probları FlexiScope 3 kamera el parçasına takılabilir.
Basit odaklanma
Hassas çalışma imkanı sağlar.
Daha iyi bir çalışma için, FlexiScope 3 kamera el parçasının odaklama kolu ile donatılmıştır. Bu kol ile odaklama daha hassas ve hassas bir şekilde hareket ettirilebilir. İş eldiveni gibi bir muayene de zahmetsizce mümkündür.

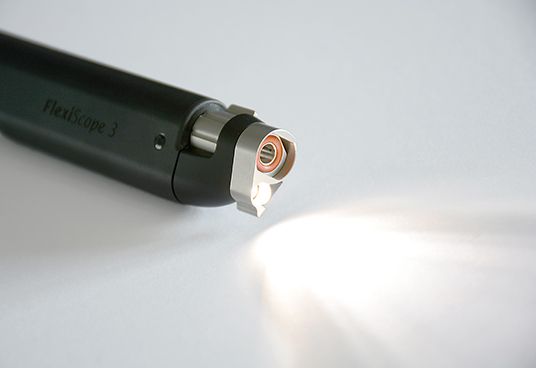

Entegre LED teknolojisi
Ayrı bir ışık kaynağı gerektirmez.
LED teknolojisi el cihazına entegre edildiğinde, denetimler için ayrı bir ışık kaynağına ihtiyaç yoktur. Dolayısıyla operatörün daha fazla taşınabilirliği vardır. Aynı zamanda sabit bir ışık kaynağı için maliyet ve alan gereksinimleri ortadan kaldırılmıştır. FlexiScope 3 kamera el parçası, önceki sistem FlexiScope 2’nin LED modülüyle karşılaştırıldığında daha iyi aydınlatma sağlayan en yeni LED teknolojisi ile çalışır.
Full HD çözünürlük
Yüksek görüntü kalitesi daha fazla ayrıntı sunar.
FlexiScope 3 kamera el aletinin 1/3″ CMOS görüntü algılayıcısı tam HD görüntü işleme imkanı sağlar. FlexiVision 100 kamera taban ünitesi ve çubuk lens sistemi ile karşılık gelen problarla birlikte FlexiScope 3 kamera el parçası 2 mio üzerinde görüntü sağlar. piksel (1920 x 1080 piksel). Buna karşın, PAL çözünürlüğe sahip konvansiyonel inceleme sistemleri sadece 440k piksel elde eder. Tam HD’deki daha yüksek çözünürlük sayesinde, denetim görüntüsü ayrıntılı olarak daha zengin olur.

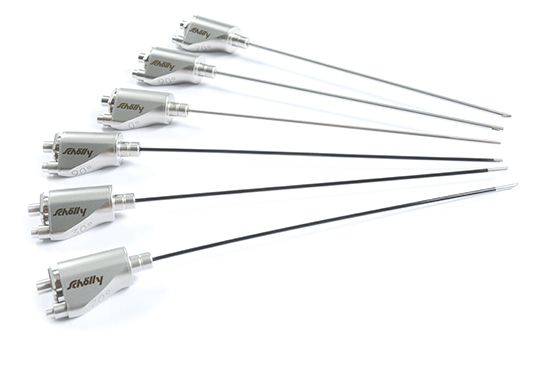

Küçük sondalarla bile en iyi görüntüler
Algoritmaları kullanarak daha iyi sonuçlar elde ediyoruz.
İş çapı 2 mm’den küçük probların görüntü iletimi görüntü demetleri vasıtasıyla gerçekleşir. Bu tür iletim yüksek bir esneklik derecesi sağlar. Bükülebilir prob sayesinde, minyatürleştirilmiş parçalardaki erişilmesi zor alanlara kolayca erişilebilir. Görüntü demetleri sınırlı sayıda görüntü noktası iletiyor, bu nedenle teknik açıdan tam bir HD çoğaltımı mümkün değildir. Bununla birlikte, konvansiyonel endoskop kameralarının aksine, görüntü kalitesi, FlexiVision 100 kamera taban birimi ile geliştirilebilir. Video algoritması “Grid Removal” yardımıyla, görüntü demetlerinin neden olduğu tipik petek yapısının çıkarılması mümkündür .
